產品名稱：2BE系列水環式真空泵

發布時間：2017-02-06 09:40:00 點擊：

2BE系列水環真空泵及壓縮機主要特性

最低吸入絕壓：33hPa,160hPa
抽氣速率：2.8～353m3/min
電機功率：11～560kW
產品標準：Q/FP201.1-201.3-89(epv DIN28431)
傳動方式：電機直聯、電機皮帶傳動

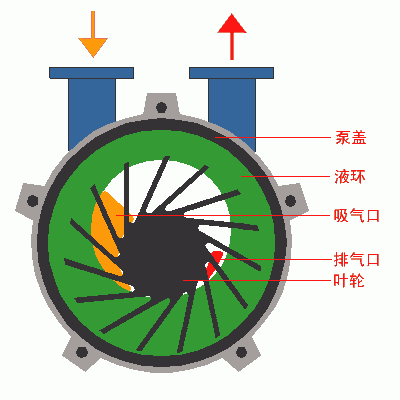

工作原理：

用途及特點：

　　2BE1系列水環真空泵及壓縮機，是我廠在多年科研成果和生產經驗的基礎上，結合國際同類產品先進技術，研制開發的高效節能產品。通常用于抽吸不含固體顆粒，不溶于水，無腐蝕性的氣體，以便在密閉容器中形成真空和壓力。通過改變結果材料，亦可用于抽吸腐蝕氣體或以腐蝕性液體做工作液。廣泛用于造紙、化工、石化、輕工、制藥、食品、冶金、建材、石器、洗煤、選礦、化肥等行業。

　　本系列泵采用單級單作用的結構形式，具有結構簡單，維修方便，運行可靠，高效節能的優點，并能適應排水量大，載荷沖擊波動等惡劣工況。

　　我們對于關鍵部位，如分配板，葉輪和泵軸進行了系統優化設計，簡化了結構，提高了性能，實現節能，采用焊接葉輪，葉片一次沖壓、成型，型線合理；論彀全部加工，從根本上解決了動平衡問題。葉輪與泵軸采用熱裝過盈配合，性能可靠，運轉平穩。葉輪焊接后，整體運行良好的熱處理，葉片具有良好的韌性，使葉片的抗沖擊，抗折彎能力得以根本保證，能適應載荷沖擊波動的惡劣工況。

　　2BE1系列泵，自帶氣水分離器，多位置沒有排氣口，泵蓋設有排氣閥檢修窗口，葉輪與分配板間隙通過定位軸兩端壓蓋調整，安裝使用方便，操作簡單，便于維修。

　　我廠真空泵在出廠前均經檢測中心，嚴格檢查測試，性能優越可靠耐用。

　　應用：

　　◆尾氣/火炬氣回收
　　◆PVC裝置中的VCM回收
　　◆循環氣壓縮
　　◆聚酯生產
　　◆液氯生產
　　◆變壓吸附(PSA)
　　◆真空結晶、過濾
　　◆原油減壓蒸餾中的塔頂真空系統
　　◆乙炔、氫氣等易燃易爆氣體壓縮
　　◆氯氣等有毒、腐蝕性氣體壓縮
　　◆各種物料的真空輸送

　　型號含義:

　　2BE1 705-1BV3

2BE1-泵名稱 70-葉輪名義半徑(cm) 5-葉輪寬徑比為1.2 1-最低吸入絕對壓力代號
B-結構材料代號 V-傳動方式代號 3-軸封型式代號.
2BE1水環真空泵性能表

型號	轉速 r/min	最大軸功率 kW	電機功率 kW	最低吸入絕壓 mbar	氣量　m³/h				泵重 kg	泵外形尺寸長×寬×高 mm³
					吸入絕壓 60mbar	吸入絕壓 100mbar	吸入絕壓 200mbar	吸入絕壓 400mbar
					飽和空氣	飽和空氣	飽和空氣	飽和空氣
2BE1 103-0	1300 1450 1625 1750	7 8.2 10 11.2	11 11 15 15	33	230 270 330 370	283 320 362 396	297 340 380 410	294 330 375 404	125	795×375×355
2BE1 153-0	1300 1450 1625 1750	10.8 13.5 16.5 19.5	15 18.5 18.5 22	33	460 540 615 655	500 570 630 670	540 600 660 700	520 590 645 680	190	885×435×425
2BE1 203-0	880 980 1100 1170	25 29.5 35 39	30 37 45 45	33	820 980 1150 1230	920 1035 1200 1270	1000 1120 1240 1320	990 1100 1240 1290	410	1095×530×590
2BE1 253-0	660 740 820 880	45 54 65 75	55 75 75 90	33	1675 2070 2400 2600	1900 2200 2500 2700	2100 2400 2660 2850	2100 2375 2600 2800	890	1395×680×755
2BE1 303-0	472 500 530 590 660 710 740 790	50 53 57.5 65 79 90 99 115	75 75 75 75 110 110 132 160	33	2040 2320 2580 3000 3450 3630 3740 3920	2310 2490 2700 3100 3550 3770 3900 4100	2560 2670 2850 3200 3600 3830 4000 4200	2500 2620 2800 3100 3500 3720 3900 4130	1400	1580×1010×910
2BE1 353-0	372 420 472 500 530 590 660	63 74 84 90 100 120 154	90 110 110 110 132 160 185	33	2380 3200 3900 4160 4420 5050 5380	2930 3470 4040 4320 4600 5200 5700	3370 3700 4200 4480 4720 5300 5880	3460 3680 4100 4380 4600 5170 5700	2000	1745×1160×1050
2BE1 403-0	330 372 420 472 530 565	98 110 130 160 203 234	132 160 185 200 250 280	33	4000 5120 6000 7020 7580 7940	4600 5400 6240 7250 7920 8320	5100 5680 6280 7350 8120 8600	5070 5600 6280 7100 7950 8400	3300	2170×1370×1265
型號	轉速 r/min	最大軸功率 kW	電機功率 kW	最低吸入絕壓 mbar	氣量　m³/h				泵重 kg	外形尺寸長×寬×高 mm³
					吸入絕壓 200mbar	吸入絕壓 250mbar	吸入絕壓 350mbar	吸入絕壓 400mbar
					飽和空氣	飽和空氣	飽和空氣	飽和空氣
2BE1 355-1	372 420 472 500 530 590 660	69 78 90 100 109 130 160	90 110 110 132 132 160 185	160	3600 4400 4820 5060 5280 5600 6200	3720 4440 4950 5200 5400 5800 6260	3890 4500 5040 5280 5540 6000 6600	3920 4500 5050 5300 5600 6080 6680	2200	1885×1160×1050
2BE1 405-1	330 372 420 472 530 565	100 118 140 170 208 236	132 160 185 220 280 280	160	5650 6500 7200 7700 8250 8600	5750 6650 7300 7900 8550 9000	5900 6750 7500 8200 8900 9500	5950 6750 7550 8300 9100 9650	3400	2020×1370×1265
2BE1 505-1	266 298 330 372 420 472	130 150 172 205 250 310	160 185 220 250 280 355	160	7200 8500 9400 10240 11000 11800	7350 8650 9550 10450 11300 12250	7650 8750 9700 10700 11750 12750	7700 8800 9750 10750 11820 13150	5100	2435×1550×1475
2BE1 605-1	236 266 298 330 372 398	188 220 262 310 380 428	220 250 315 355 450 500	160	10800 12600 13800 14700 15750 16500	11000 12800 13600 15100 16300 17100	11400 13000 14400 15500 17000 17900	11500 13000 14900 15700 17250 18250	7900	2730×1800×1770
2BE1 705-1	210 236 266 298	285 335 405 490	355 400 450 560	160	16800 19000 20600 22000	17150 19300 21000 22750	17500 19600 21600 23600	17500 19700 21750 23850	11500	3185×2110×2045
